エンジニアリンググループの山口 (@no_clock) です。
クラウド電子カルテ「エムスリーデジカル」のシステム水平分割（参考）を実施するにあたり、 HTTP リクエストを分割システム群にルーティングするリバースプロキシを実装しました。実装規模は Go 言語で 500 行ほど。既に本番環境で運用しています。
この記事は、その際のコードリーディング内容を整理したものです。なお、 エムスリー Advent Calendar 2020 2 日目の記事です。
- 前提: 標準ライブラリ net/http/httputil ReverseProxy と WebSocket プロトコル
- 本編: コードリーディング
- まとめ: ReverseProxy は WebSocket 接続をどう扱っていたか
前提: 標準ライブラリ net/http/httputil ReverseProxy と WebSocket プロトコル
net/http/httputil パッケージの ReverseProxy
Go 言語の標準ライブラリ net/http/httputil パッケージ に ReverseProxy があります。
これを用いると、簡単にリバースプロキシが実現できます。 func NewSingleHostReverseProxy(target *url.URL) をご覧いただくと分かりやすいのですが、 Director にリクエストを書き換える関数を注入するだけです。
WebSocket プロトコル
RFC 6455 で標準化されている双方向通信のためのプロトコルです。
ごく簡単にハンドシェイク方法を説明すると、次のようになります。
- クライアントは HTTP リクエストを行う。リクエストヘッダには
Connection: UpgradeやUpgrade: websocket等を含める (4.1. Client Requirements) 。 - サーバは WebSocket 接続を受け入れる場合、 ステータスコード 101 のレスポンスを行う。レスポンスヘッダには
Connection: UpgradeやUpgrade: websocket等を含める (4.2.2. Sending the Server's Opening Handshake) 。 - 以降、 WebSocket として通信する。
本編: コードリーディング
本題です。 ReverseProxy は WebSocket 接続をどのように取り扱うのか、 src/net/http/httputil/reverseproxy.go の func (*ReverseProxy) ServeHTTP を読み解いていきましょう。
先にポイントを挙げておきます。
- クライアントからのリクエスト（ハンドシェイク）を透過する
- サーバからのレスポンス（ハンドシェイク）を透過する
- WebSocket として通信するために、 HTTP としての解釈をやめる
なお、記事公開時点で最新の Go 1.15.5 をベースとしています。
l.244-l.272: リクエストの透過
リバースプロキシ先のリクエスト情報作成は、元々のリクエストを outreq に複製することから始まります。
ここでのポイントは l.244-l.272 です。 Connection: Upgrade を含む場合は Connection, Upgrade ヘッダをリバースプロキシ先に透過します (keep-alive, close は透過せず、 Transport.DisableKeepAlives の設定値を用います) 。
これによって、クライアントからの WebSocket のハンドシェイクをリバースプロキシ先に透過できます。
212 func (p *ReverseProxy) ServeHTTP(rw http.ResponseWriter, req *http.Request) { (略) 233 outreq := req.Clone(ctx) (略) 244 reqUpType := upgradeType(outreq.Header) 245 removeConnectionHeaders(outreq.Header) (略) 267 // After stripping all the hop-by-hop connection headers above, add back any 268 // necessary for protocol upgrades, such as for websockets. 269 if reqUpType != "" { 270 outreq.Header.Set("Connection", "Upgrade") 271 outreq.Header.Set("Upgrade", reqUpType) 272 } (略) 288 res, err := transport.RoundTrip(outreq) (略) 362 } (略) 533 func upgradeType(h http.Header) string { 534 if !httpguts.HeaderValuesContainsToken(h["Connection"], "Upgrade") { 535 return "" 536 } 537 return strings.ToLower(h.Get("Upgrade")) 538 }
l.295-l.301: レスポンスの透過…？
サーバからのレスポンスはどうでしょうか。
l.295 でステータスコード 101 であることを認識すると、 modifyResponse と handleUpgradeResponse を呼びだすだけになっています。そして、 modifyResponse はフィールドで与えた関数を実行するのみ。正体は handleUpgradeResponse にありそうです。
288 res, err := transport.RoundTrip(outreq) (略) 294 // Deal with 101 Switching Protocols responses: (WebSocket, h2c, etc) 295 if res.StatusCode == http.StatusSwitchingProtocols { 296 if !p.modifyResponse(rw, res, outreq) { 297 return 298 } 299 p.handleUpgradeResponse(rw, outreq, res) 300 return 301 } 302 303 removeConnectionHeaders(res.Header)
l.540-l.595: レスポンス、ハイジャック、コピー！
handleUpgradeResponse を見ていきます。複数要素が関係するので、ひとつずつ分解します。
l.580-l.588: レスポンスの透過
リバースプロキシ先からのレスポンス（ヘッダ部のみ）をクライアントにそのまま返します。このレスポンス返却をもって、ハンドシェイクが完了します。
580 res.Body = nil // so res.Write only writes the headers; we have res.Body in backConn above 581 if err := res.Write(brw); err != nil { 582 p.getErrorHandler()(rw, req, fmt.Errorf("response write: %v", err)) 583 return 584 } 585 if err := brw.Flush(); err != nil { 586 p.getErrorHandler()(rw, req, fmt.Errorf("response flush: %v", err)) 587 return 588 }
l.550-l.574: ハイジャック
ハンドシェイクの後は、 WebSocket の通信を通さなければなりません。
ここで Hijacker とか Hijack() といった物騒な言葉が飛び出してきます。 Hijack() メソッド のコメントを意訳すると「コネクションを自由に使えるようにしてあげるけど、 HTTP サーバとして何もしなくなるからよろしく」とあります。
540 func (p *ReverseProxy) handleUpgradeResponse(rw http.ResponseWriter, req *http.Request, res *http.Response) { (略) 550 hj, ok := rw.(http.Hijacker) (略) 574 conn, brw, err := hj.Hijack()
さらに実装を追うと src/net/http/server.go#L1978 に辿り着き、ここでコネクションの状態が StateHijacked になります。
1976 // Hijack implements the Hijacker.Hijack method. Our response is both a ResponseWriter 1977 // and a Hijacker. 1978 func (w *response) Hijack() (rwc net.Conn, buf *bufio.ReadWriter, err error) { (略) 1992 rwc, buf, err = c.hijackLocked() (略) 1998 } (コード順序入れ替え) 311 func (c *conn) hijackLocked() (rwc net.Conn, buf *bufio.ReadWriter, err error) { (略) 317 c.hijackedv = true (略) 327 c.setState(rwc, StateHijacked)
つまり、 handleUpgradeResponse メソッドの中で、 HTTP でのやり取りから純粋な TCP 接続に戻しているのです。
l.589-l.593: コピー（ WebSocket 通信の透過）
ハンドシェイクが完了し、いよいよ WebSocket の通信が始まります。
が、リバースプロキシとしてはデータを解釈することはありません。コネクションがある限り右から左、左から右へ流すだけです。
589 errc := make(chan error, 1) 590 spc := switchProtocolCopier{user: conn, backend: backConn} 591 go spc.copyToBackend(errc) 592 go spc.copyFromBackend(errc) 593 <-errc
l.561-l.579: 接続終了
Hijack するとコネクションの管理も自力で行う必要があります。クライアント、リバースプロキシ先、双方との接続をきちんと閉じるようになっています。
561 backConnCloseCh := make(chan bool) 562 go func() { 563 // Ensure that the cancelation of a request closes the backend. 564 // See issue https://golang.org/issue/35559. 565 select { 566 case <-req.Context().Done(): 567 case <-backConnCloseCh: 568 } 569 backConn.Close() 570 }() 571 572 defer close(backConnCloseCh) 573 574 conn, brw, err := hj.Hijack() (略) 579 defer conn.Close()
まとめ: ReverseProxy は WebSocket 接続をどう扱っていたか
コードリーディングの内容を整理します。 ReverseProxy は、 WebSocket 接続を以下のように扱っていました。
- WebSocket のハンドシェイクに必要なリクエストヘッダを透過する
- リバースプロキシ先からのレスポンスコード 101 をトリガーに、 HTTP として扱うのをやめる
- データを流すだけの作業に専念し、接続を閉じる
まさか WebSocket に対応しているとは思っておらず、「標準ライブラリだけで全部出来るじゃないか…」と驚きをもってコードリーディングを終えました。
余談: チームは簡単に超えられる
余談ですが、電子カルテチームで Go を選んだのは初めてでした。
ただし、「エムスリー初」ではありません。弊社は技術選定がチームに委ねられており、 Go での開発・運用経験が豊富なチームもあります。

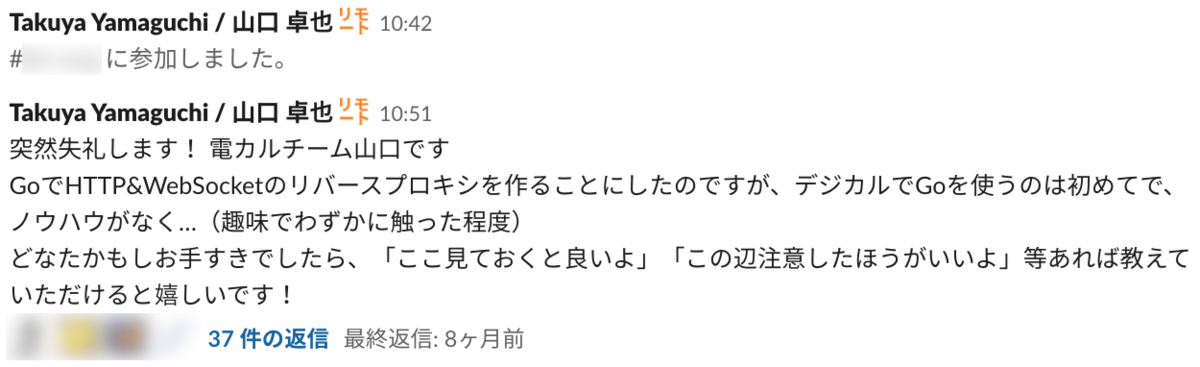

今回は、その経験豊富な BIR チームの Slack チャンネルに飛び込んで、実装方針をざっくばらんに相談させてもらいました。チームによって技術スタックが異なる、という強みが活きています。
